Orion 3 / Orion 3 HD

Cámara oscilogiratoria

Cámara TV oscilogiratoria color conzoom y láser.

Revisión de la tradicional IBAK Orion, ahora con diferentes posibilidades de visualización: Full HD (1280 x 1080 píxeles); HD (1280 x 780 píxeles) y SD (720 x 576 píxeles). Se pueden combinar con opciones antideflagrante Ex, Zoom, láser y sistema 3D GeoSense.

Datos técnicos:

• Aplicación desde DN 100mm
• Zoom 3X – 32X (según versiones)
• Rotación 360º continua, sin tope mecánico
• Movimiento de giro ±120º
• Captador de imagen con sensor Full HD (1280 x 1080 píxeles); HD (1280 x 780 píxeles) y SD (720 x 576 píxeles)
• Sensibilidad 0,05 Lux (F1.2, 1/50s)
• Obturador electrónico (iris) por control remoto
• Autofocus con enfoque motorizado desde la unidad de control 1cm ÷ ∞
• Iluminación por 12 LEDs de alta eficiencia con sistema de control patentado. Ajustable desde la unidad de control. Permite la inspección sin necesidad de iluminación adicional
• Movimientos automáticos para rotación y para volver a la posición cero desde cualquier posición
• Sistema automático de visión siempre vertical UPC
• Protección IP 68. Presión de prueba 1 Bar
• Control continuo de presión interna. 2 sensores
• Emisor integrado de 33 KHz. Conexión on/off desde la unidad de control

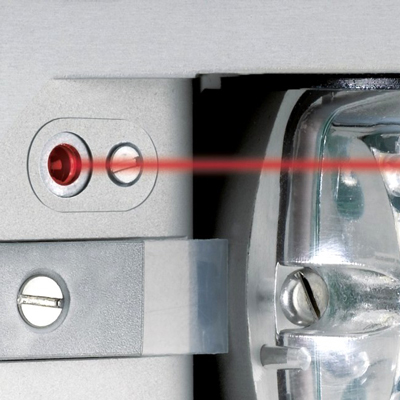

• Láser integrado para mediciones de diámetro y deformaciones. Requiere software adicional
• Diámetro exterior 60mm. Longitud 100mm. Peso 500g

* Los datos técnicos pueden variar según las diferentes versiones de cámara

OPCIONAL

• Sistema antideflagrante Ex
• Sistema IBAK 3D GeoSense. Captadores especiales de precisión para adquirir, visualizar y almacenar, los datos geométricos geoespaciales (XYZ) captados por la cámara, para mostrar el trazado 3D de las tuberías inspeccionadas con este sistema. Requiere software específico
