Orpheus 2/3 HD

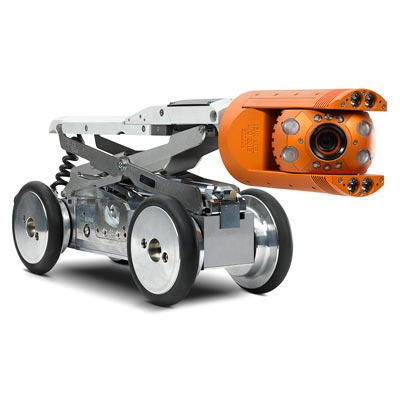

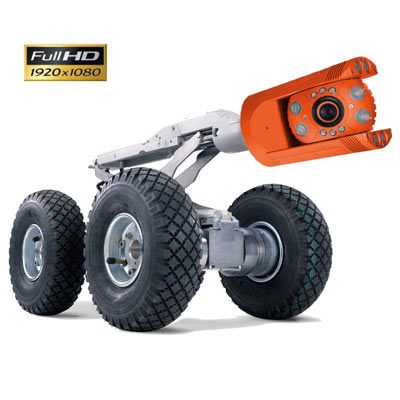

Cámara TV oscilo giratoria color ORPHEUS 2/3 HD con zoom y láser

Para trabajar con los carros de tracción del sistema IBAK modular HD, en diámetros desde 150 mm.

Incorpora el sistema de LaserScan. Única cámara en el mercado que puede realizar la inspección y control del perfil de la tubería en el mismo proceso sin necesidad de accesorios adicionales (requiere software específico).

Características
  • Su sistema de captación de imagen HD o Full HD, permite aumentar sus características de calidad y visualización de la imagen incluso en condiciones de muy baja luminosidad
  • Permite la inspección sin necesidad de iluminación adicional
  • Zoom 160X: 10X óptico y 16X digital
  • Rotación 360º continua sin tope mecánico
  • Ángulo de visión 300º (±150º). Movimiento de giro 240º (±120º)
  • Angulo de apertura 60º diagonal aprox.
  • Movimientos automáticos para rotación y para volver a la posición cero desde cualquier posición
  • Sistema automático de visión siempre vertical
  • Corrección de la orientación de imagen IBAK E-Flip cada 180º
  • Captador de imagen 1/3” Color. Resolución Full HD 4.080.000 píxeles
  • Resolución horizontal 1920 píxeles, vertical 1080 píxeles
  • Sensibilidad a la luz: 0,5 lux (f 1.8; 1/50s)
  • Iris por control remoto F 1:1,8 – 1:3.4, manual o automático
  • Distancia focal f 3,3 – 33 mm
  • Enfoque motorizado (1cm ÷ ∞). Manual y automático
  • Protección IP 68 según EN/DIN 40050. Presión de prueba 1 Bar
  • Control continuo de presión interna desde la unidad de control con indicador de presión y alarma acústica. 2 sensores internos
  • Iluminación LED de alta potencia en el cabezal con gran alcance, que permite inspeccionar hasta visitables sin necesidad de iluminación adicional. Conmutable y ajustable:
    – 4 LED de gran alcance en posición axial
    – 6 LED de gran alcance en posición giratoria
    – 2 LED de con gran ángulo en posición giratoria
  • 2 Emisores láser para mediciones en el interior de la tubería y LaserScan
  • Sistema HD o Full HD
  • Diámetro exterior 110 mm. Longitud 170-186 mm. Peso 1,6-2,17 Kg
Opcional
  • Sistema IBAK 3D GeoSense: Captadores especiales de precisión para adquirir, visualizar y almacenar los datos geométricos geoespaciales (XYZ) captados por la cámara, para mostrar el trazado 3D de las tuberías inspeccionadas con este sistema.
    Necesita software especial para sistema 3D GeoSense.
  • Sistema Antideflagrante EX (ORPHEUS 3)
