PANORAMO^® 4K

Escáner óptico digital 3D con resolución 4K

Destaca por su gran eficiencia para obtener toda la información de la tubería. Graba siempre su información completa y a la máxima velocidad posible.

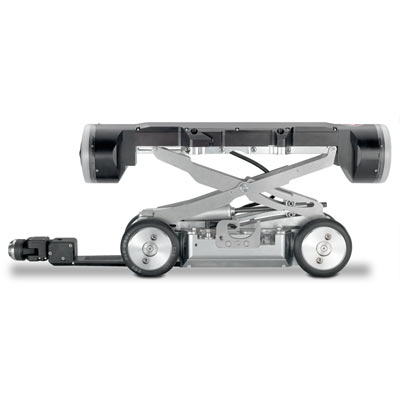

Se basa en el escaneado total de la tubería, mediante dos cámaras digitales 4K en ambos extremos del tractor, grabando una imagen esférica cada 5 cm. El único sistema de inspección real 3D.

Los películas Panoramo^® permiten realizar la inspección virtual 3D de la tubería en un ordenador, en cualquier momento, revisando todos los detalles y sólo con simples movimientos del ratón.

También permite la visualización en una imagen bidimensional de la pared de la tubería, abierta y desplegada. Muy útil para la visión general de los elementos principales de la tubería.

Datos técnicos

• Aplicación en tuberías desde DN 200mm
• Resolución de cámaras 4K (4096 x 2160 píxeles)
• Iluminación con flases de Xenón
• Brazo elevador motorizado para regular la altura de cámaras desde la unidad de control
• Tracción a las cuatro ruedas. Motor de gran potencia con la máxima capacidad de tracción
• Velocidad de desplazamiento regulable, hasta 35 cm/seg
• Inclinómetro longitudinal
• Control continuo de presión interna. 2 Sensores. Protección IP68. Presión de prueba 1 Bar
• Conector trasero para cable con giro articulado
• Enganche para subir/bajar el tractor en los pozos
• Dimensiones exteriores desde 632 x 134 x 152 mm. Peso desde 46 Kg

OPCIONAL

• Sistema antideflagrante Ex
• Sistema IBAK 3D GeoSense. Captadores especiales de precisión para adquirir, visualizar y almacenar los datos geométricos geoespaciales (XYZ) captados por la cámara, para mostrar el trazado 3D de las tuberías inspeccionadas con este sistema. Requiere software específico

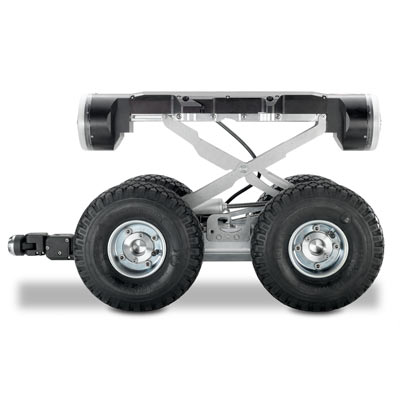

• Gran variedad de accesorios: Juegos de ruedas de diferentes tipos y tamaños; Extensores de ruedas, Estabilizador para ovoides
• Panoramo^® 150. Tractor especial para trabajar en tuberías desde DN 150mm
