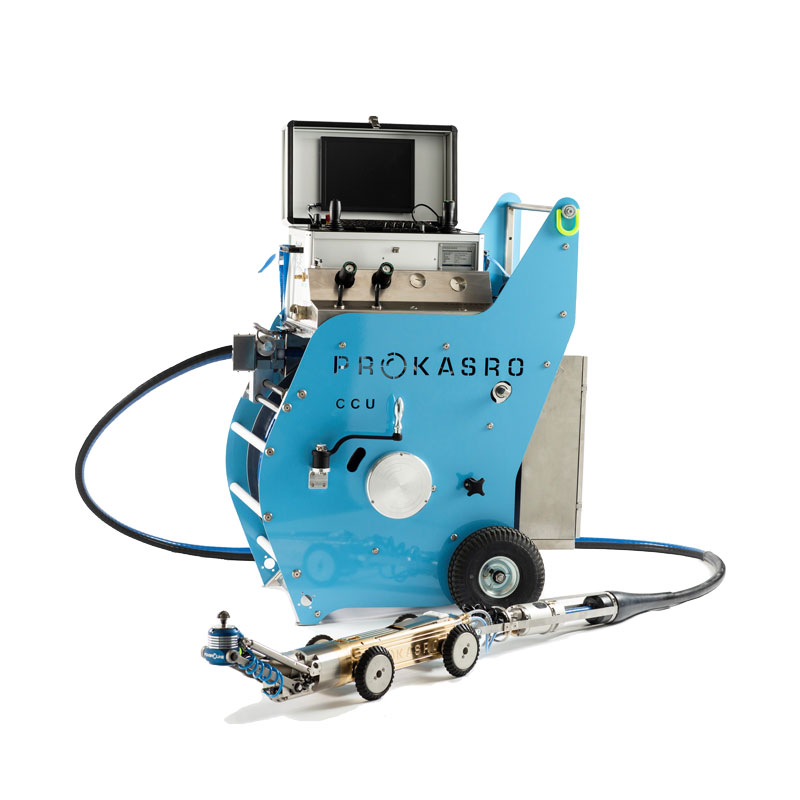

Sistema portátil CCU

Conjunto de unidad de control y tambor de mangueras

Para sistemas de robots de fresado eléctrico en configuración portátil.

Datos técnicos

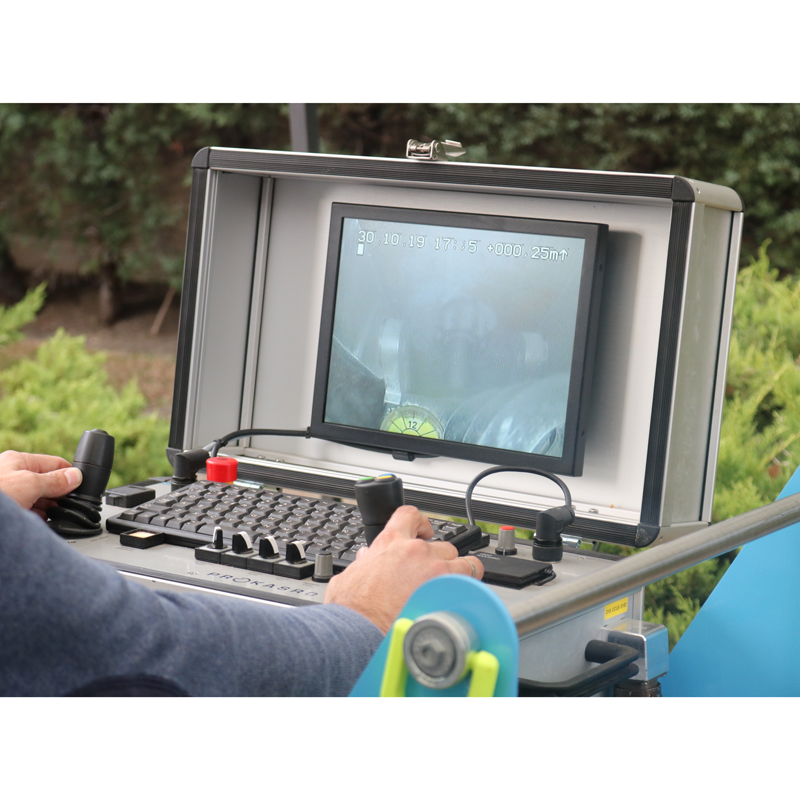

Unidad de control en maleta

Con los elementos para regulación y control del robot de fresado y cámara.

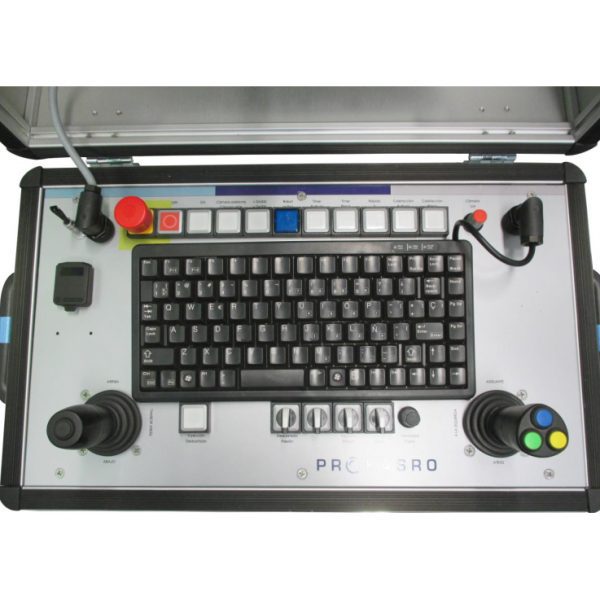

  • Dos joysticks multifuncionales de control para los movimientos de avance y retroceso del robot, movimientos del cabezal, cámara, etc.
  • Interruptores y pulsadores para las diferentes funciones de robot, cámara y tambor. Seta de parada de emergencia
  • Teclado con generador de textos y datos para visualización en la imagen de vídeo. Incluye Trackpad
  • Monitor TV color profesional para visualización de imagen y datos
  • Grabación de vídeo digital
  • Puede trabajar con los diferentes robots de fresado de accionamiento eléctrico

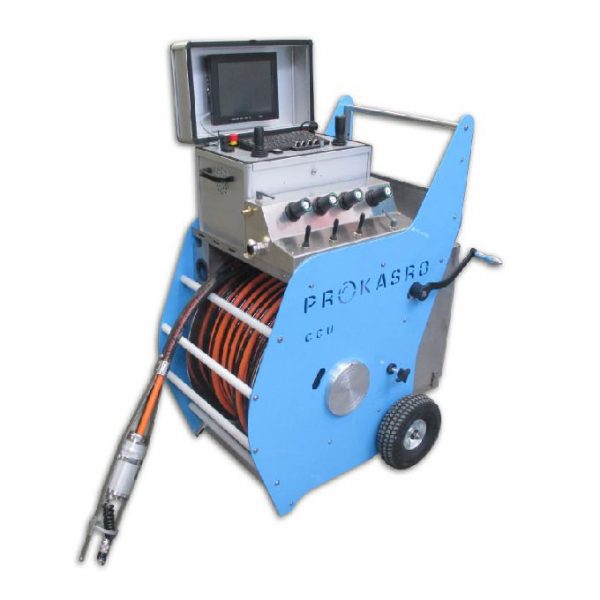

Chasis con tambor de mangueras

Incluye además, el sistema de control PLC de los motores eléctricos de fresado, así como los mandos de control de aire y agua del sistema.

  • Equipado con manguera sencilla combinada y conectores para robot
  • Longitud de manguera 110 metros
  • Con las conducciones integradas de señalización y alimentación eléctrica, así como de agua y aire para alimentación de robots
  • Accionamiento manual por manivela
  • Colector central montado en el eje para las conexiones eléctricas, neumáticas y de agua
  • Sistema PLC para control y ajuste de los motores eléctricos de fresado, montado en caja trasera
  • Consola con reguladores de presión y manómetro para los circuitos neumáticos y de agua
  • Equipo de agua con depósito y bomba manual para refrigeración de la fresa y limpieza de cámara
  • Sistema de guía de cable y contador de metros (opcional)

Datos del conjunto

  • Medidas y peso 750 x 470 x 920mm. Peso aprox. 220Kg
  • Alimentación eléctrica: 230 VAC; 3-6 KVA según robot
OPCIONAL
  • Sistema de guía de cable y contador de metros
  • Deflector de mangueras para interior del pozo
  • Transformador de aislamiento
  • Equipo de diagnóstico para sistema de fresado

No incluye robot de fresado

Descargar catálogo
Categoría:

    Conjunto portátil de unidad de control y tambor manual para sistema de robots de accionamiento eléctrico. Dispone de los elementos para regulación y control del robot de fresado y cámara. Incluye el sistema de control y ajuste PLC de los motores eléctricos de fresado, así como los mandos de control de aire y agua del sistema</p>
