Sombreretes (LCR)

Rehabilitación con sombrerete de la unión acometida-colector

Sistema LCR para rehabilitar la unión de la acometida o conexión lateral con la tubería principal, empleando un sombrerete impregnado con resina.

Para instalación desde la tubería principal

Se parte de una pieza de rehabilitación de fieltro (sombrerete) que se impregna con una resina especial de dos componentes

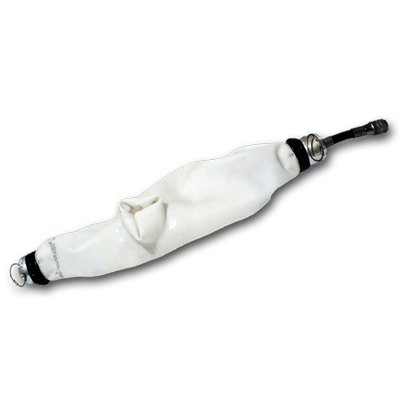

Se utiliza un packer neumático especial que tiene dos partes, un cuerpo central (para la tubería principal) y un cilindro lateral (para la acometida). El cilindro lateral tiene un mecanismo de control independiente del cilindro principal

El sombrerete impregnado se coloca en el packer para introducirlo desinflado por la tubería principal hasta la acometida

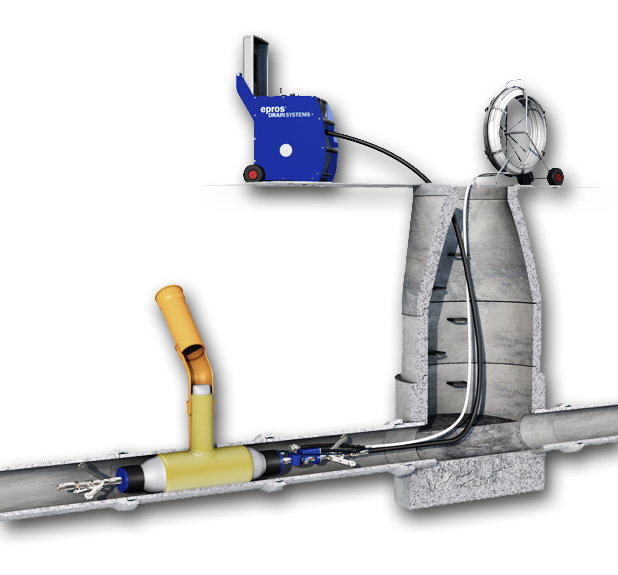

Se posiciona el packer frente a la acometida y se infla. El sombrerete queda colocado sellando la zona de conexión entre la acometida y la tubería principal

Existen packers para diferentes diámetros de tubería y de acometida, así como para ángulos de acometida de 45º o de 90º

Los packers tienen un sistema de ruedas ajustables que permiten su desplazamiento por la tubería mediante varillas y el giro axial para enfrentar la acometida

Todo el proceso es visualizado y controlado con una cámara de televisión que va instalada en uno de los extremos del packer

El manejo de inflado, vacío e instalación del packer se realiza desde una unidad de control exterior

Componentes del sistema

– Unidad de control LCR

– Packers LCR

Dependiendo de los diámetros de la tubería principal y de la acometida o conexión lateral, así como del ángulo formado por ambas conexiones, existe una gran variedad de packers, debiéndose utilizar en cada caso el adecuado según esas características

– Juegos de ruedas para packers LCR

Los juegos de ruedas son intercambiables y se pueden usar alternativamente con diferentes packers. Existen dos tamaños para cubrir toda la gama de aplicación.

– Piezas de rehabilitación

Sombreretes normales: Para rehabilitar el inicio de la acometida y un ala circular de la tubería principal
Piezas en “T” completa: Para rehabilitar el inicio de la acometida y la corona completa de la tubería principal
En ambos casos existen piezas para diferentes diámetros y ángulo de acometida. Las piezas en T existen además para diferentes diámetros de la tubería principal.

– Resinas
Se utilizan resinas de silicato de dos componentes por su especial característica de poder trabajar con agua.
Están diseñadas para curado a temperatura ambiente con diferentes tiempos de manipulación y endurecimiento.
