LISY 3 / LISY 3 HD

Sistema CCTV para inspección de acometidas desde la conducción principal

El sistema LISY permite la inspección de acometidas desde la propia tubería principal, cuando la conexión se encuentra en puntos intermedios del tramo.

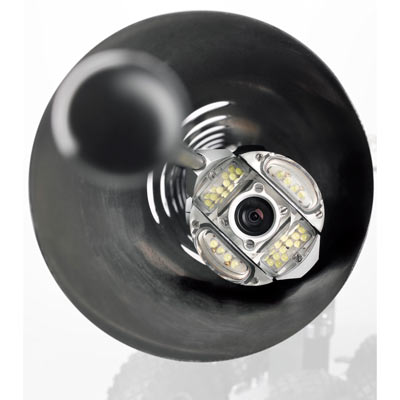

Está formado por un equipamiento adicional para los carros de tracción T76 o T86, con cámara satélite, y un tambor adicional KW Lisy Synchron con cable semirrígido, específico para esta aplicación.

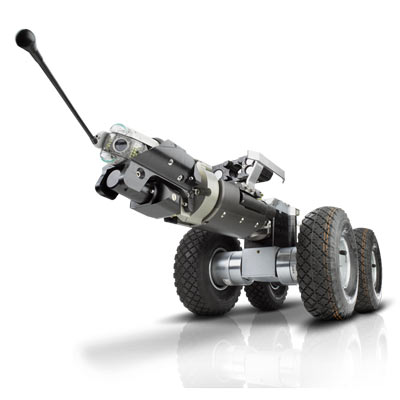

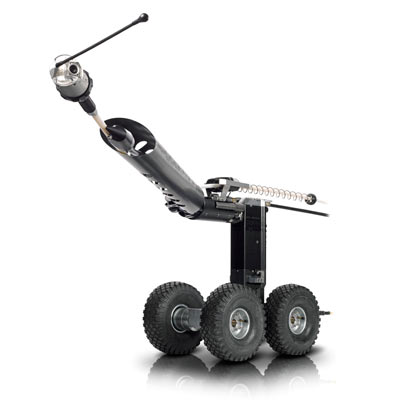

El impulsor LISY, montado sobre el carro tractor, dispone de un cabezal orientable para dirigir la cámara hacia la acometida y de un sistema motorizado de empuje del cable semirrígido para introducirla por la acometida.

Datos técnicos

• Aplicación para acometidas desde DN 100mm
• Tuberías principales desde DN150mm (T76) o desde DN200mm (T86)
• Movimientos del cabezal en dos ejes. Giro 180º; Oscilación 45º
• Longitud de cable semirrígido para acometidas: 40 metros.
• Longitud total de cable. 180 metros
• Protección IP 68. Presión de prueba 1 Bar

OPCIONAL

• Sistema antideflagrante Ex
• Visualización Full HD (1280 x 1080 píxeles). Requiere furgón con equipamiento principal Full HD
• Sistema IBAK 3D GeoSense. Captadores especiales de precisión para adquirir, visualizar y almacenar los datos geométricos geoespaciales (XYZ) captados por la cámara, para mostrar el trazado 3D de las tuberías inspeccionadas con este sistema. Requiere software específico

El tambor KW LISY específico se instala en la cabina trasera del furgón junto con el tambor de cable del sistema convencional. Los equipos y accesorios se transportan en los cajones del propio vehículo.
